Схемы блочных тепловых узлов
Принципиальные схемы и модели тепловых пунктов в соответствии с которыми изготавливаются блочные итп. Схемы могут быть изменены индивидуально для заказчика.
Блочный тепловой пункт (БТП) предназначен для снабжения промышленных, общественных и жилых зданий тепловой энергией. Он состоит из узлов (блоков) отопления, вентиляции, горячего водоснабжения (ГВС) и теплопотребления. Тепловой пункт предназначен для обеспечения горячей водой систем горячего водоснабжения, отопления и вентиляции. Ниже мы представили модели схем узлов тепловых пунтов и их описание.
Какие схемы тепловых пунктов представлены у нас на производстве?
- Схема узла ввода и учета тепловой энергии (УВИУУТЭ)
- Схема независимой системы отопления (с теплообменником)
- Схема зависимой системы отопления (без теплообменника)
- Схема ГВС одноступенчатая
- Схема ГВС двухступенчатая
- Схема ГВС с резервными теплообменниками
Блочные тепловые узлы изготавливаются в соответствии с принципиальными схемами. Внесение индивидуальных дополнений в схему теплового пункта допускается. Расскажем подробнее что из себя представляют БТП в зависимости от схемы изготовления.

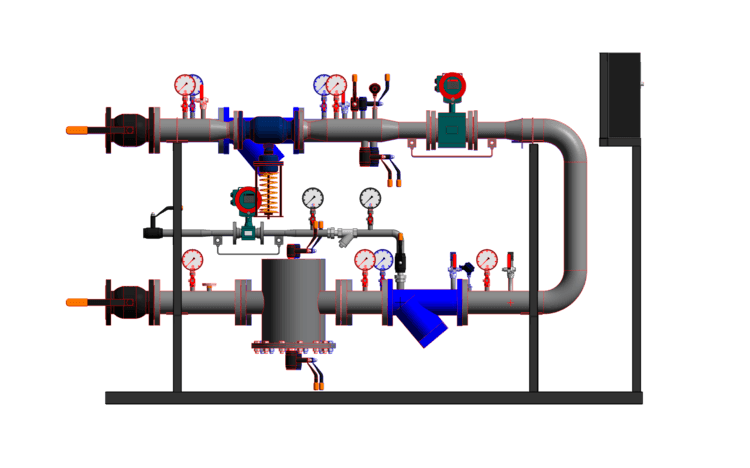

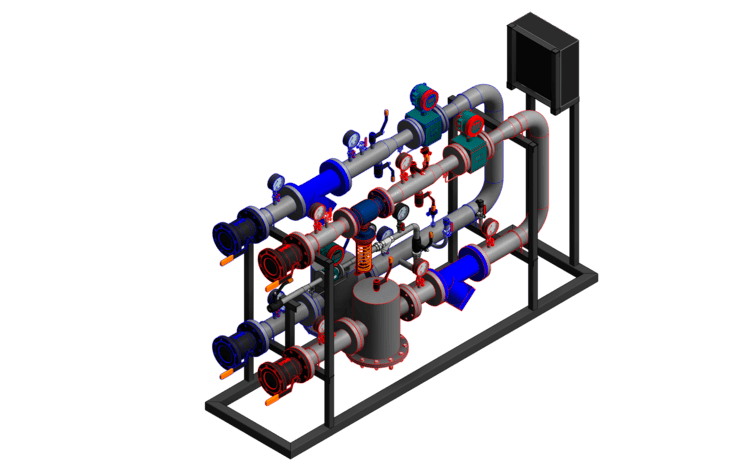

Узел ввода и учета
Производство узлов ввода и учета, тепловых пунктов для систем отопления и горячего водоснабжение.
- Ввод трубопроводов системы теплоснабжения в здание или сооружение;
- Очистка теплоносителя;
- Учёт поступающей тепловой энергии;
- Регулировка расхода в соответствии с заданным графиком температуры.

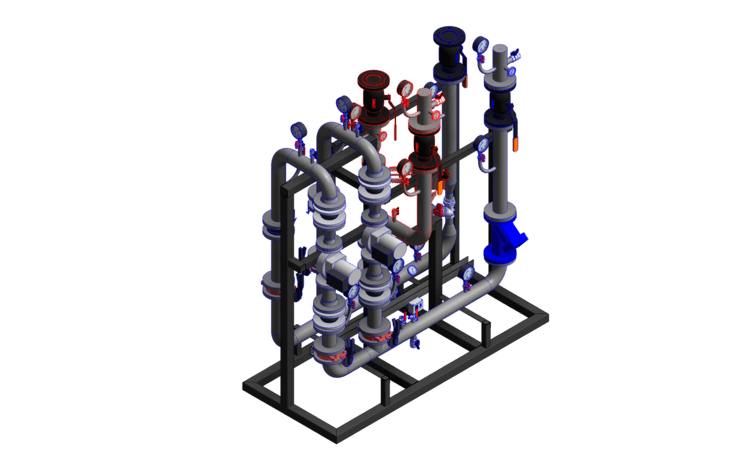

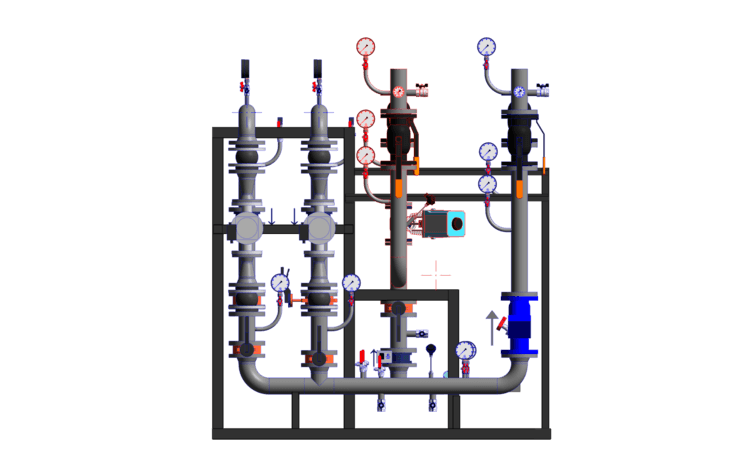

Узел отоления зависимая схема
Зависимая схема системы отопления подразумевает подключение системы без теплообменника. Другими словами, система не разделяется на два назасисимых контура. Температурные графики и управление насосом осуществляется с помощью автоматики.
- Экономный вариант решения для теплового узла отопления
- Не разрешается использование такой схемы в новых проектах жилых домов

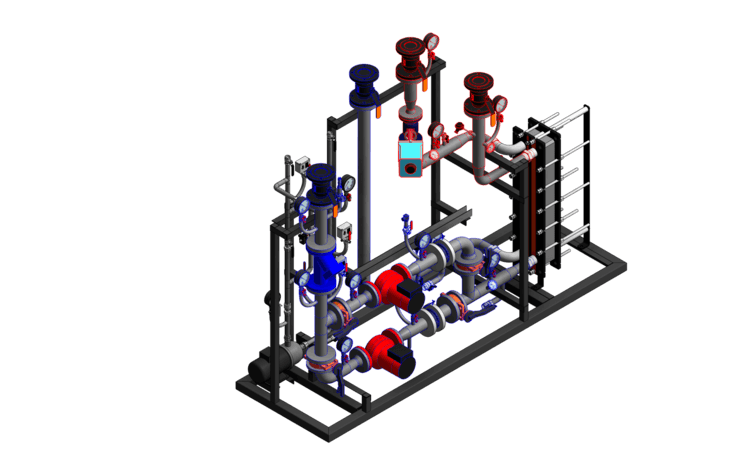

Узел отоления независимая схема

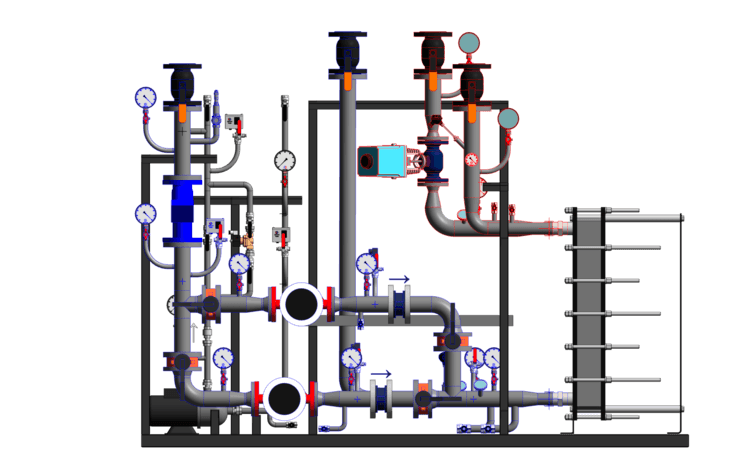

Присоединение системы отопления через теплообменник является предпочтительным, так как в этом случае осуществляется гидравлическое разделение внутренней системы здания и тепловой сети, улучшается процесс регулирования отпуска тепла, тем самым обеспечивается наивысшая надежность системы теплоснабжения. Кроме того, это позволяет сэкономить потребляемые ресурсы примерно на 10-40%.

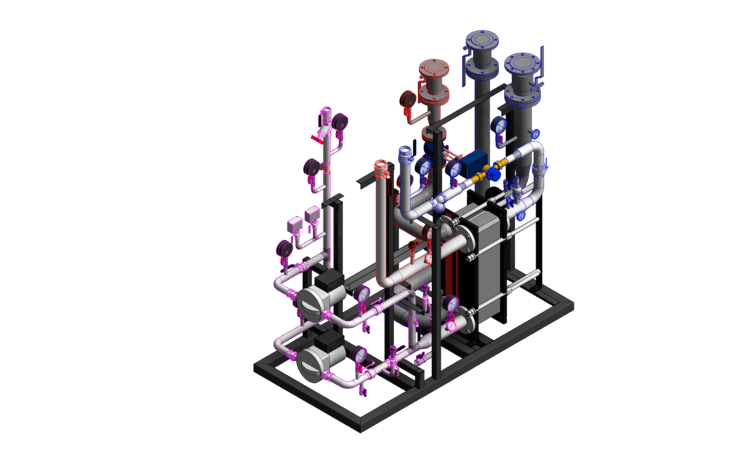

ПерейтиУзел ГВС одноступенчатая схема

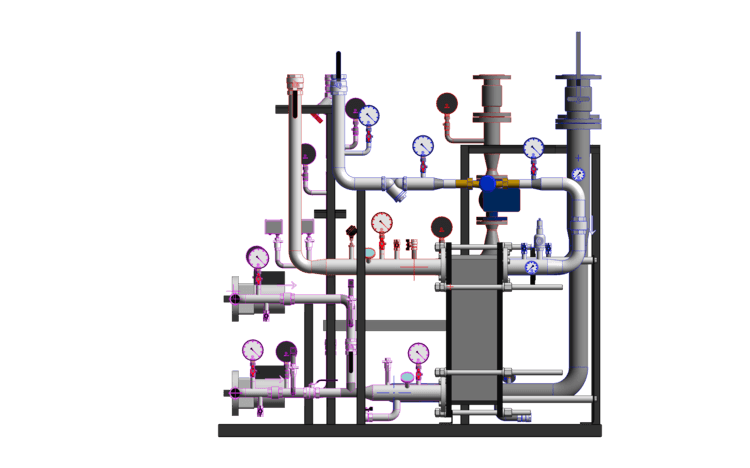

Наиболее простой и распространённой является схема с одноступенчатым присоединением подогревателей горячего водоснабжения.

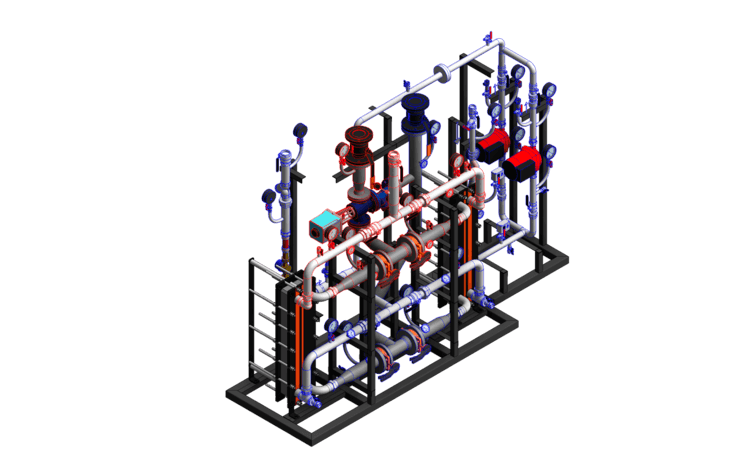

ПерейтиУзел ГВС двухступенчатая схема

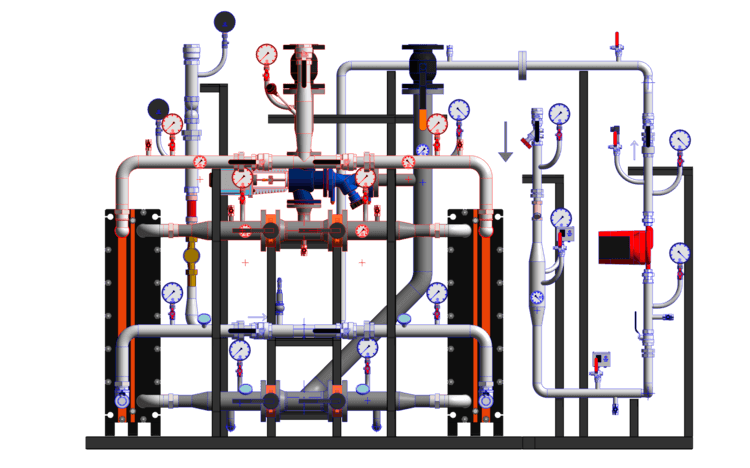

Блочные тепловые пункты разработаны для присоединения системы ГВС к тепловой сети через двухступенчатый водоподогреватель. Двухступенчатый теплообменник - это либо 2 отдельный теплообменных аппарата, тибо моноблок. В летний период времени подогрев воды происходит по одноступенчатой схеме.
- Более затратная схема к реализации для застройщика
- Более экономичная схема для потребителя нежели одноступенчатая

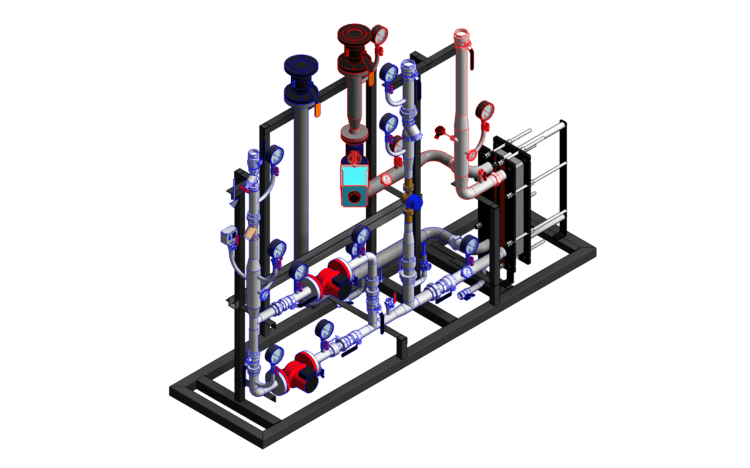

Узел ГВС с резервными теплообменниками
Узлы с резервными теплообменниками необходимы не всем, а лишь некоторым категориям потребителей.
- Первая категория – это потребители, не допускающие перерывов в подаче расчётного количества теплоты и снижения температуры воздуха в помещениях ниже предусмотренных ГОСТ 30494.
- Вторая категория – это потребители, допускающие снижение температуры в отапливаемых помещениях на период ликвидации аварии, но не более 54 часов.
- Третья категория – это все иные потребители.
